Guía Técnica: Tipos de Dispositivos Diferenciales (RCD) y su importancia en las instalaciones fotovoltaicas

La protección diferencial es un elemento crítico en cualquier instalación eléctrica para garantizar la seguridad de las personas frente a contactos indirectos y prevenir el riesgo de incendios causados por corrientes de fuga a tierra. Con la evolución de la electrónica de potencia, ya no nos enfrentamos únicamente a ondas alternas senoidales puras, sino también a corrientes pulsantes, componentes de alta frecuencia y corrientes continuas puras.

En el contexto de las instalaciones de autoconsumo solar fotovoltaico, la correcta selección del tipo de interruptor diferencial (RCD) no solo es una exigencia normativa, sino un requisito imprescindible para evitar disparos intempestivos y asegurar que las protecciones actúen de forma eficaz cuando ocurra un fallo real.

1. Clasificación Normalizada de los Dispositivos Diferenciales

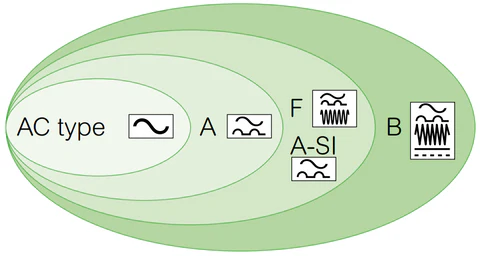

Existen cuatro tipos principales de diferenciales normalizados internacionalmente, definidos por su capacidad para detectar y responder ante diferentes formas de onda de la corriente de fuga:

🔴 Tipo AC

• Qué detecta: Únicamente corrientes diferenciales senoidales puras a la frecuencia de la red (50/60 Hz).
• Aplicaciones tradicionales: Cargas puramente resistivas o lineales (iluminación incandescente, calefacción eléctrica simple).
• Limitación: Es completamente ciego ante corrientes de fuga con componentes continuas o de alta frecuencia. Si una corriente de fuga continua penetra en el núcleo del diferencial tipo AC, lo satura magnéticamente, "cegándolo" e impidiendo que salte incluso ante un defecto peligroso en alterna.
• Actualidad Normativa (REBT): Debido a la proliferación de la electrónica en todos los ámbitos, normativas como el Reglamento Electrotécnico para Baja Tensión (REBT) en su próxima versión de 2026 prohíben su instalación en viviendas, locales domésticos y sector terciario, quedando relegado exclusivamente al ámbito industrial cuando la ingeniería del proyecto lo justifique con precisión.

🟠 Tipo A

• Qué detecta: Corrientes alternas senoidales (igual que el tipo AC) y corrientes pulsantes de corriente continua (por ejemplo, rectificaciones monofásicas). Funciona correctamente en ambas polaridades.
• Aplicaciones típicas: Electrodomésticos convencionales con electrónica básica (lavadoras, placas de inducción, cargadores electrónicos estándar).
• Estatus actual: Se ha convertido en el estándar mínimo obligatorio para instalaciones residenciales y del sector terciario.

🟣 Tipo A-SI / Superinmunizado

• Qué detecta: Mismas ondas que el tipo A, pero incorpora un circuito electrónico de filtrado y acumulación de energía.
• Propósito: No constituye una clase de onda diferente en la norma, sino una mejora tecnológica (frecuentemente integrada sobre la base del Tipo A o evolucionando hacia el Tipo F). Filtra perturbaciones de alta frecuencia (armónicos, picos de tensión por maniobras o descargas atmosféricas) para evitar disparos intempestivos o por "simpatía", asegurando la continuidad de servicio en entornos informáticos, iluminación LED masiva o líneas muy perturbadas.

🔵 Tipo F

• Qué detecta: Todo lo cubierto por el tipo A, sumando la capacidad de detectar corrientes diferenciales compuestas con frecuencias mezcladas de hasta 1.000 Hz (1 kHz).
• Aplicaciones típicas: Equipos que utilizan variadores de velocidad o inversores monofásicos, tales como bombas de calor, sistemas de aire acondicionado modernos y electrodomésticos con motores síncronos controlados electrónicamente. Es la normalización industrial de muchas de las ventajas que aportaban los antiguos superinmunizados.

 🟢 Tipo B

• Qué detecta: Es la protección más completa. Detecta todo lo cubierto por los tipos AC, A y F, y añade la capacidad de medir corrientes de corriente continua pura (CC) y corrientes de frecuencias elevadas de hasta más de 1 kHz (e incluso hasta 1 MHz según fabricantes).
• Aplicaciones obligatorias: Equipos que incorporan rectificadores e inversores trifásicos, estaciones de recarga de vehículos eléctricos (VE), variadores de frecuencia trifásicos e instalaciones solares fotovoltaicas.

2. Clases de Disparo Diferencial

3. Aplicación en instalaciones fotovoltaicas

En una instalación solar fotovoltaica, el inversor es el elemento central encargado de transformar la corriente continua (CC) generada por los paneles solares en corriente alterna (CA) apta para el consumo de la red. Esta conversión se realiza mediante conmutaciones electrónicas de alta frecuencia (PWM).​

A. ¿Qué es imprescindible el Tipo B en Fotovoltaica?

• 1. Presencia de Corriente Continua Pura en el lado de CA:
  Si se produce un fallo de aislamiento en el lado de continua del inversor (por ejemplo, un cable de los paneles rozando la estructura metálica) o dentro de las etapas de potencia del propio inversor, puede inyectarse una corriente de fuga de CC pura hacia el lado de corriente alterna de la instalación.


• 2. El peligro del cegamiento magnético:
  Si la corriente de fuga de CC llega a un diferencial de Tipo AC o Tipo A colocado aguas arriba, el núcleo toroidal de este se saturará de forma permanente debido al flujo magnético constante de la continua. Como consecuencia, el diferencial quedará completamente inutilizado ("ciego"), perdiendo la capacidad de saltar incluso si una persona toca una fase de corriente alterna de la casa, generando un escenario de alto riesgo de electrocución o incendio.


• 3. Frecuencias de conmutación elevadas:
  Los inversores generan armónicos y componentes de alta frecuencia debido a sus transistores de conmutación. Un diferencial convencional interpretaría estas corrientes residuales de alta frecuencia como fallos reales, provocando disparos intempestivos continuos que desconectarían la planta fotovoltaica de la red sin que exista un peligro real. El Tipo B gestiona estas frecuencias sin perder eficacia de protección.

​B. Criterios de Selección Normativa y de Fabricante

Al proyectar la protección en el punto de interconexión del inversor (lado de CA), se deben considerar dos premisas esenciales:

• Aislamiento Galvánico del Inversor:
  Si el inversor dispone de un transformador de aislamiento galvánico integrado entre el lado de CC y el de CA, las fugas de continua no pueden migrar hacia la red de alterna. En estos casos muy específicos, podría permitirse un diferencial Tipo A o F (siempre supeditado a lo indicado por la ficha técnica del fabricante).


• Inversores sin Transformador (TL - Transformerless):
  La gran mayoría de los inversores fotovoltaicos actuales (tanto residenciales como industriales) carecen de transformador para maximizar la eficiencia y reducir peso. En estos equipos, la instalación de un diferencial Tipo B es de obligado cumplimiento, a menos que el propio fabricante certifique explícitamente que el inversor incluye protección interna de monitorización de corrientes de defecto a tierra (RCMU) capaz de desconectar el equipo de forma segura antes de inyectar CC lisa a la red (conforme a normas como la IEC 62109-1/-2). No obstante, ante la duda o para asegurar una robustez total de la instalación, el Tipo B es siempre la solución técnica prescrita.

​C. Ajustes de Sensibilidad (30mA vs 300mA)

En la parte residencial y circuitos de distribución general de baja tensión, la sensibilidad estándar para la protección de personas es de 30 mA (alta sensibilidad). Sin embargo, los inversores fotovoltaicos presentan de forma natural corrientes de fuga capacitivas (debido a la capacitancia parásita entre las células de los paneles grandes y la puesta a tierra de la estructura, especialmente en días lluviosos o húmedos). Debido a lo anterior, la nueva versión del REBT para 2026 ya incorporará novedades en Autoconsumo (ITC-40) y en la nueva ITC-BT-53 (Sistemas en Corriente Continua y Almacenamiento) que permiten elevar el umbral específico de protección diferencial a 300mA en puntos específicos por indicación de los fabricantes de los equipos.

Notas finales

La correcta selección del tipo de diferencial en instalaciones con electrónica de potencia es fundamental para garantizar tanto la seguridad eléctrica como la continuidad de servicio. En instalaciones fotovoltaicas modernas, la elección debe realizarse considerando la arquitectura del inversor, la presencia o no de aislamiento galvánico, las corrientes residuales esperadas y las especificaciones del fabricante.
